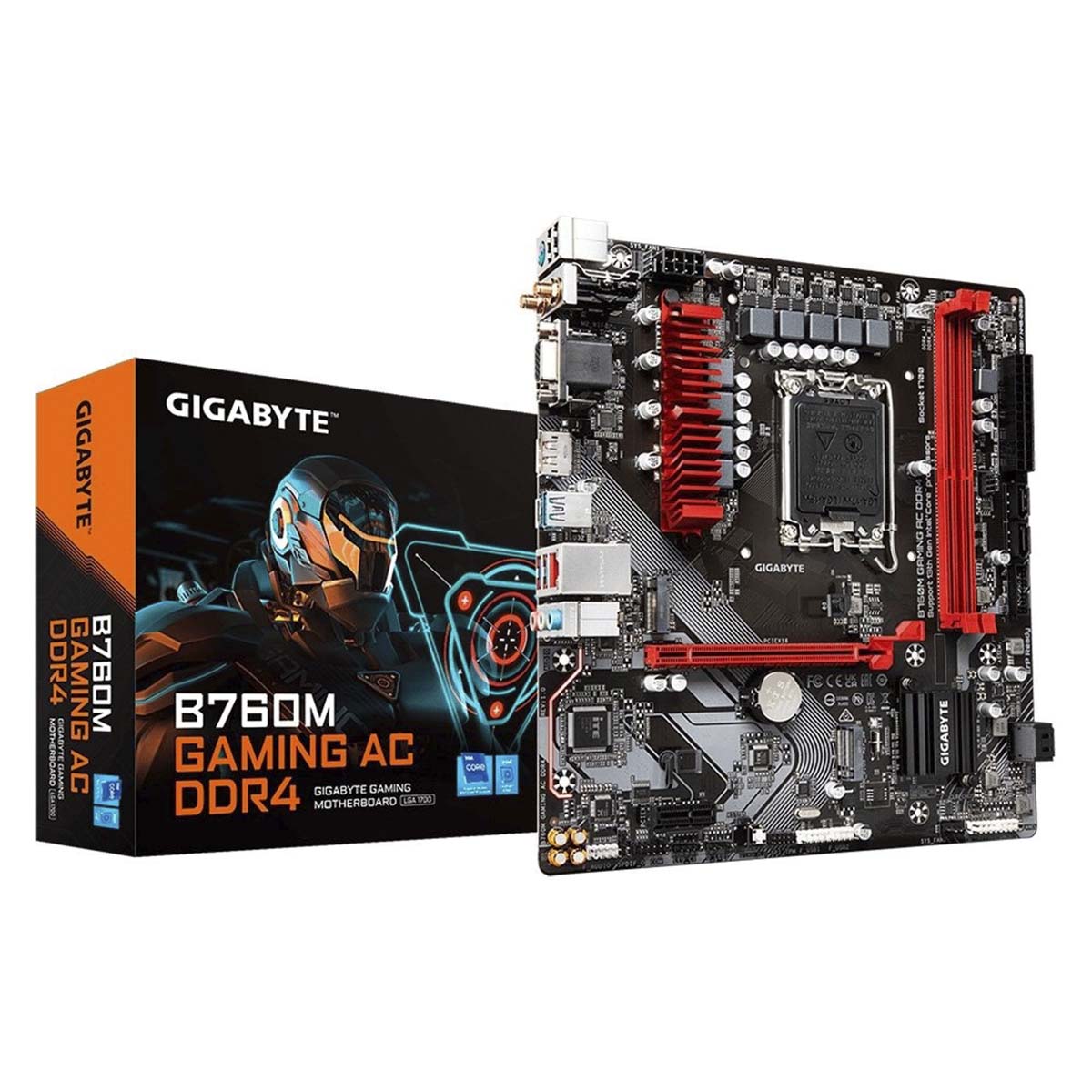

Placa Mãe Gigabyte B760MGamingAC DDR4 LGA1700 14º/13º/12ºGen

A GIGABYTE B760M Gaming AC é uma placa-mãe de alto desempenho projetada para atender às exigências de gamers e criadores de conteúdo. Com suporte para os processadores Intel da 12ª, 13ª e 14ª geração, esta placa-mãe é equipada com recursos avançados, conectividade robusta e soluções de energia eficientes, proporcionando uma experiência de computação otimizada.

Características Principais
Desempenho Incomparável: A placa possui uma solução VRM digital híbrida composta por 6 fases de potência para os núcleos de desempenho, 2 fases para os núcleos eficientes e 1 fase adicional, garantindo uma entrega de energia estável e eficiente.
Wi-Fi Integrado: O módulo Wi-Fi 802.11ac oferece suporte a Dual Band, com velocidades de até 1,73 Gbps, proporcionando uma conexão sem fio rápida e confiável. Também suporta Bluetooth 4.2 e superior.
Compatibilidade com Memória: Suporte para memória DDR4 com perfis XMP até 5333 MHz e além, permitindo fácil overclocking. Os usuários podem ativar a função XMP na BIOS para maximizar o desempenho da memória.
PCIe 4.0: Projetada para suportar dispositivos PCIe 4.0, a placa oferece o triplo da largura de banda em comparação com PCIe 3.0, garantindo alta velocidade e integridade do sinal através de um PCB de baixa impedância.

Especificações Técnicas
CPU
Soquete: LGA1700
Compatibilidade: Suporta processadores Intel Core da 14ª, 13ª e 12ª geração, além de Pentium Gold e Celeron.
Cache L3: Varia conforme o CPU (consulte a lista de suporte de CPU para detalhes).
Chipset
Chipset: Intel B760 Express

Memória
Tipos de Memória: Suporte para DDR4 até 5333 MHz (OC), 5133 MHz (OC), 5000 MHz (OC), 4933 MHz (OC), 4800 MHz (OC), 4700 MHz (OC), 4600 MHz (OC), 4500 MHz (OC), 4400 MHz (OC), 4300 MHz (OC), 4266 MHz (OC), 4133 MHz (OC), 4000 MHz (OC), 3866 MHz (OC), 3800 MHz (OC), 3733 MHz (OC), 3666 MHz (OC), 3600 MHz, 3466 MHz, 3400 MHz, 3333 MHz, 3300 MHz, 3200 MHz, 3000 MHz, 2933 MHz, 2666 MHz, 2400 MHz, 2133 MHz MT/s.
Número Máximo de Soquetes DIMM: 2
Capacidade Máxima de Memória: Até 64 GB (capacidade DIMM única de 32 GB).
Arquitetura de Memória: Canal duplo.
Suporte para Módulos de Memória: DIMM 1Rx8/2Rx8 sem buffer ECC (operam em modo não ECC) e DIMM 1Rx8/2Rx8/1Rx16 sem buffer e não ECC.
Suporte para Módulos XMP: Sim.

Gráficos Onboard
Processador Gráfico Integrado: Suporte a gráficos Intel® HD.
Saídas Gráficas:
1 x D-Sub, suportando uma resolução máxima de 1920x1200 a 60 Hz.
1 x HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz (suporte para HDMI 2.1 e HDCP 2.3).
1 x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz (suporte para DisplayPort 1.2 e HDCP 2.3).
Suporte para até 3 Monitores Simultaneamente.

Áudio
Codec de Áudio: Realtek® ALC897/ALC892.
Áudio de Alta Definição: Suporte para configurações de 2/4/5.1/7.1 canais.
Saída S/PDIF: Sim.

LAN
Chip LAN: Realtek® RTL8125B 2.5GbE (suporte para 2,5 Gbps/1 Gbps/100 Mbps).
Conectividade Sem Fio
Módulo Wi-Fi: Realtek® RTL8821CE.
Bluetooth: 5.0.
Suporte para Banda Dupla: 2,4 GHz e 5 GHz.
Suporte para o padrão sem fio 11ac.

Slots de Expansão
Slot PCI Express:
1 x PCIe x16, com suporte a PCIe 4.0 (executa em x16).
1 x PCIe x1, com suporte para PCIe 3.0 (executa em x1).
Interface de Armazenamento
Conectores M.2:
2 x M.2 (soquete 3, chave M, suporte para SSD tipo 2280 PCIe 4.0 x4/x2).
Conectores SATA: 4 x SATA 6Gb/s.
Suporte RAID: RAID 0, 1, 5 e 10 para dispositivos de armazenamento SATA.

Conectividade USB
Portas USB:
1 x USB Type-C (traseiro, USB 3.2 Gen 1).
5 x USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno).
2 x USB 2.0/1.1 (no painel traseiro).
4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos.
Conectores Internos de E/S

Conectores:
1 x Conector de Alimentação Principal ATX de 24 pinos.
1 x Conector de Alimentação ATX 12V de 8 pinos.
1 x Conector de Ventoinha da CPU.
3 x Conectores de Ventilador do Sistema.
1 x Cabeçalho de tira de LED endereçáveis.
1 x Cabeçalho de tira de LED RGB.
2 x Conectores M.2 soquete 3.
4 x Conectores SATA 6Gb/s.
1 x Cabeçalho do Painel Frontal.
1 x Conector de Áudio do Painel Frontal.
1 x Conector de Saída S/PDIF.
1 x Conector USB 3.2 Gen 1.
2 x Conectores USB 2.0/1.1.
1 x Cabeçalho do Módulo Trusted Platform (GC-TPM2.0 SPI).
1 x Cabeçalho de Porta Serial.
1 x Botão Q-Flash Plus.
1 x Jumper de Reinicialização.
1 x Jumper CMOS transparente.
Conectores do Painel Traseiro

Painel Traseiro:
2 x Portas USB 2.0/1.1.
1 x Porta PS/2 para teclado/mouse.
2 x Conectores de Antena SMA (1T1R).
1 x Porta D-Sub.
1 x Porta HDMI.
1 x DisplayPort.
3 x Portas USB 3.2 Gen 1.
1 x Porta USB Tipo C (com suporte USB 3.2 Gen 1).
1 x Porta RJ-45.
3 x Conectores de Áudio.
Controlador I/O
Chip Controlador de E/S: iTE.
Monitoramento H/W: Detecção de tensão, temperatura e velocidade do ventilador.
Detecção de Vazão de Resfriamento de Água: Sim.
Aviso de Falha do Ventilador: Sim.
Controle de Velocidade do Ventilador: Suporte dependendo do ventilador instalado.

BIOS
Tipo: UEFI AMI.
Flash: 128 Mbit.
Recursos Exclusivos: Suporte para GIGABYTE Control Center (GCC), Q-Flash e Q-Flash Plus.
Compatibilidade: Suporte para Windows 11 de 64 bits e Windows 10 de 64 bits.

Fator de Forma
Formato: Micro ATX (24,4 cm x 22,5 cm).

Conclusão
A GIGABYTE B760M Gaming AC é uma placa-mãe robusta e versátil, ideal para montagens de alto desempenho em jogos e criação de conteúdo. Com recursos avançados, conectividade moderna e suporte para as últimas tecnologias, ela proporciona uma base sólida para qualquer sistema de alto desempenho.
